防偏開關拉線開關等 - PLR10防偏開關

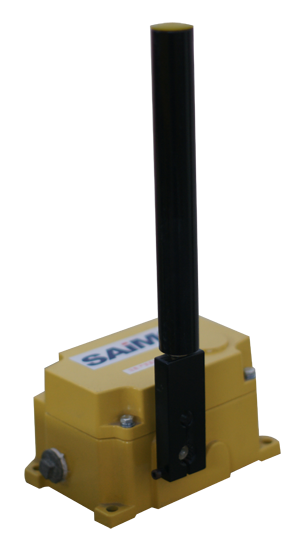

PLR-10防偏開關
　　跑偏開關，是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動報警和停機，防止皮帶損傷和繼續跑偏。
        皮帶跑偏時，皮帶推動動作臂偏轉，觸動微動開關動作，發出報警信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。
        防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。

特點

  • 通用的結構設計可裝在輸送機縱梁頂部或底部。
  • 堅固的鑄鋁外殼，防護標準IP65。
  • 整體式蓋板，易于接線及調整。
  • 不需拆掉動作桿，就可拆除后面的機殼。。
  • 動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。
  • 動作桿法向角調節范圍為±22.5度。。
  • 促動桿可雙向動作，便于在輸送機兩側對稱安裝。
  • 防偏開關標準設定為法向角為10度時，報警觸點動作，法向角為20度時停機觸點動作。

應用范圍

  • 常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
  • 地下、索道支撐皮帶秤輸送機
  • 輪船裝卸系統
  • 平皮帶輸送機
  • 堆取料輸送機
  • 起重機/挖掘機起重臂限位
  • 裙邊給料機/輸送機
  • 重型限位開關

可選件

  • 安裝支架，用于大型輸送機
  • 內部接近開關代替微動開關
  • 特殊使用場合，表面鍍鎳及不銹鋼促動桿
  • 地址編碼器
  • 輔助小旗報警
  • 現場報警燈

技術規格

  • 開關觸點額定值: 2個SPDT，10A/500V
  • 法向報警角度: ±10°, ±20°
  • 外殼防護等級: IP65
  • 外形尺寸: 190(L)mm X178(W)mm X 167(H)mm
  • 作用力: 3~4kg
  • 重量: 4.3 kg
